1. はじめに: 現代の配管における統合の課題
現代の配管および流体輸送システムは、新しい設備を既存のインフラストラクチャに統合したり、異なる材料を組み合わせて独自の利点を活用したりするなど、複雑な課題を抱えていることがよくあります。これに関連して、ポリプロピレン ランダム コポリマー (PPR) 継手は、優れたスタンドアロン ソリューションとしてだけでなく、さまざまな配管システム間でシームレスな互換性を確保するための重要なコンポーネントとしても浮上しています。 DIN 8078 PPR が他のプラスチックや金属などの他の一般的な材料とどのように相互作用するかを理解することは、建築家、エンジニア、設置業者にとって不可欠です。この知識により、耐久性があり、効率的で、漏れのないハイブリッド システムの作成が保証され、各材料の利点を活かしながら、それぞれの限界を緩和できます。イファン工場 30+ 年の製造経験サポート色/サイズカスタマイズサポート無料サンプル。カタログと無料サンプルについてのご相談を歓迎します。これは当社の Facebook ウェブサイトです:www.facebook.com。
2. PPR システムの基礎: 均質融着ジョイント
純粋な PPR システムの中核的な強度は、熱融着によって作成された均質な接合にあります。加熱ツールを使用して PPR パイプを PPR 継手に接合すると、界面が分子レベルで溶けて結合します。冷却すると、単一のモノリシックなプラスチック片が形成され、潜在的な故障点となる接合部が効果的に除去されます。この融合により、パイプ自体と同じくらい、あるいはそれ以上に強い結合が生まれます。得られるシステムは、熱膨張特性、耐食性、耐圧能力が均一です。このシームレスな完全性は寿命と信頼性のゴールドスタンダードであり、オール PPR システムは新築や包括的な改修に最適です。
3. 他のプラスチック配管材料との互換性
多くの改造や修理のシナリオでは、PPR は PVC (ポリ塩化ビニル)、CPVC (塩素化ポリ塩化ビニル)、PEX (架橋ポリエチレン) などの他のプラスチック パイプと接続する必要があります。重要な原則は、化学構造と融解温度が異なるため、PPR をこれらの異なるプラスチックに熱融着できないことです。代わりに、機械的な移行フィッティングによって互換性が実現されます。これらの特殊なコンポーネントは、一方の端に熱融着用の PPR ソケットを備え、もう一方の端には、PEX、PVC、または CPVC 用に特別に設計されたネジ付き金属インサートや圧縮スリーブなどの異なる接続タイプを備えています。これにより、異なるシステムマテリアル間の安全かつ信頼性の高い移行が可能になります。
4. ギャップを埋める: 金属配管システムへの接続

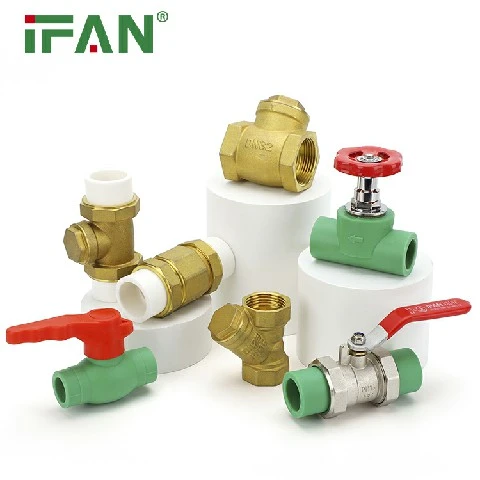

PPR と金属パイプ (銅、鋼、ステンレス鋼など) との接続は、特に新しいプラスチック ラインを既存の金属配管、ボイラー、ポンプに接続する場合に最も一般的な要件の 1 つです。これは、一端に PPR 融着ソケット、もう一端に雌または雄の金属ネジを備えた移行フィッティングを使用して実現されます。設置は 2 段階のプロセスで行われます。PPR 側は PPR パイプに融着され、金属ネジ側はシーラント テープや防水シール用の麻などの従来の方法を使用して金属パイプに接続されます。この設計は、プラスチックと金属の大きく異なる熱膨張率と物理的特性を効果的に管理します。
5. 材料固有の移行フィッティングの重要な役割
ハイブリッド接続の信頼性は、移行継手の品質と設計に完全にかかっています。高品質のフィッティングは、材料の挙動の大きな違いを管理するように設計されています。たとえば、PPR フィッティングに埋め込まれた金属ネジは、多くの場合、繰り返しの締め付けや熱サイクルによる応力下でもプラスチック本体内にしっかりと固定された状態を保つために、特別な滑り止め溝を備えて設計されているか、オーバーモールドされています。一般的な継手や低品質の移行継手を使用すると、この重要な接合部で障害が発生し、漏れが発生する危険があります。したがって、システムの完全性を確保するには、国際標準に準拠した信頼できるメーカーから移行継手を調達することが交渉の余地はありません。
6. 流体輸送における化学的および物理的適合性
機械的接続を超えて、互換性は、PPR と輸送される流体の間、および他のシステム コンポーネントとの間の化学的および物理的相互作用も指します。 PPR は化学的に不活性で、さまざまな酸、アルカリ、その他の化学薬品に耐性があり、金属パイプによく発生する腐食やスケールの蓄積を防ぎます。さらに滑らかな内面により圧力損失を最小限に抑え、水質を維持します。他の材料に接続すると、PPR の非導電性により、水ベースのシステムで異種金属が接続された場合に発生する可能性のある電食が防止されます。これにより、金属とプラスチックのハイブリッドネットワークにおける優れた断熱バリアとなります。
7. 設置者とシステム設計者のための実際的な考慮事項
インストールを成功させるには、いくつかの実際的な考慮事項に対処する必要があります。まず、PPR、金属、その他のプラスチック間の熱膨張係数の違いは、多くの場合拡張ループやオフセットを含めることによって、システム レイアウトに対応する必要があります。次に、PPR では金属パイプよりも頻繁にハンガーを必要とするため、適切なサポート間隔が重要です。ねじ式移行を行う場合は、接続に過度のトルクを与えないように注意する必要があります。これは、PPR 本体にストレスを与え、長期的な故障につながる可能性があります。設置者は、シームレスで専門的な統合を確実に行うために、熱融着技術と従来の機械的接合方法の両方についてトレーニングを受ける必要があります。
8. 結論: 現代の配管における統合コンポーネントとしての PPR
結論として、PPR 継手は、最新の配管材料のエコシステム内で顕著な多用途性と互換性を示します。均質な融合システムで最高のパフォーマンスを発揮しますが、その真の価値は、適切に設計された移行フィッティングを通じてほぼすべての他の素材とシームレスに統合できる能力によって増幅されます。機械的接続、熱膨張管理、化学的適合性の原則を理解し、正しく適用することで、PPR は団結力として機能します。これは、古いものと新しいもの、金属とプラスチックの間のギャップを埋め、各コンポーネント材料の最良の特性を活用して最適なパフォーマンスを実現する、堅牢で効率的で耐久性のあるハイブリッド システムを作成します。
